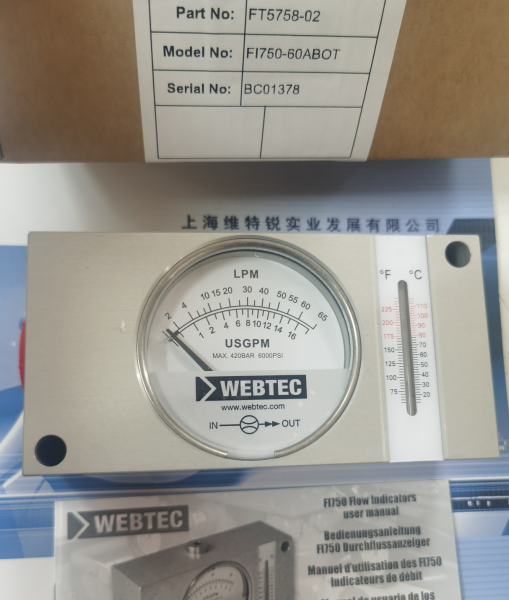

WEBTEC FI750-60ABOT流量指示灯的工作原理基于其内置的锐缘孔与锥形计量活塞结构，结合磁耦合驱动的指针式显示机制。

锐缘孔与锥形计量活塞结构是WEBTEC FI750-60ABOT流量指示灯的核心组件，其工作原理及特点如下：

锐缘孔结构

功能：锐缘孔是流体进入流量指示器的入口通道，其设计通过锐利的边缘最小化流体粘度变化对测量精度的影响。不同粘度的液压油或液体通过锐缘孔时，均能被准确感应，确保测量结果的稳定性。

优势：锐缘孔结构简单可靠，能够有效减少流体粘度、温度等参数变化对测量结果的干扰，提高设备的适应性和可靠性。

锥形计量活塞结构

功能：锥形计量活塞是流量感应的核心部件。流体压力推动活塞移动，活塞的位移量与流体流量成正比。流量越大，活塞移动距离越长；流量越小，活塞移动距离越短。

设计特点：

锥形设计：活塞采用锥形结构，而非标准圆柱体。这种设计能够适应高压高温环境下的结构变形，确保活塞与气缸之间保持均匀的空隙，从而得到有效润滑，减少磨损。

磁耦合驱动：活塞的位移通过磁耦合机制传递至外部指针。磁耦合是一种非接触式传动方式，通过磁场作用将活塞的线性运动转换为指针的旋转运动，避免了机械传动中的摩擦和磨损，提高了可靠性和耐用性。

锐缘孔与锥形计量活塞的协同工作

流量感应：流体通过锐缘孔后，进入锥形计量活塞所在的腔体。流体压力推动活塞移动，活塞的位移量直接反映流量大小。

指针显示：活塞的位移通过磁耦合驱动指针旋转，指针的旋转角度与流量成正比。用户可通过观察指针位置，快速读取当前流量值。

高精度与高重复性：锐缘孔结构最小化粘度影响，锥形活塞与磁耦合驱动机制确保高精度（±2% FS）和高重复性（≤0.5%），提供真实可靠的流量数据。
