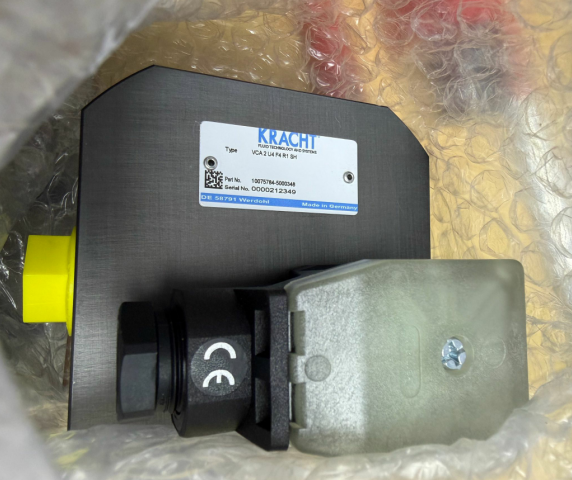

KRACHT VCA2U4F4R1SH是一款高精度齿轮流量计，其详细结构可归纳为测量机构、轴承系统、传感器组件、电气模块、防护与接口设计以及材料与涂层六个核心部分，具体结构如下：

一、测量机构

核心部件：由一对高精度齿轮组成计量机构，齿轮齿形与间隙经过优化设计，确保测量偏差控制在±0.1%以内。

工作原理：通过容积泵原理，由被测介质直接驱动齿轮旋转，实现流量计量。齿轮每转动一个齿，对应一个固定的几何齿积（Vgzo），从而精确计算流量。

介质兼容性：适用于石油、化工液体、润滑油、液压油等300余种介质测量。对于强腐蚀性介质，可通过特殊材质涂层（如哈氏合金、PTFE）进行扩展。

二、轴承系统

轴承类型：采用低摩擦的球轴承或滑动轴承，为齿轮提供轴向及径向支撑。

润滑方式：所有活动部件均由测量介质自动润滑，减少人工维护频率。

性能优势：轴承系统设计轻量化，单齿质量仅2.3g，配合低摩擦轴承，使流量计动态响应时间≤10ms。

三、传感器组件

传感器类型：采用霍尔效应传感器或磁阻式传感器，实时捕捉齿轮转动信号。

安装位置：传感器位于流量计盖子内，与计量室分离，避免机械磨损导致的精度衰减。

信号输出：每个传感器在计量机构转动一个齿时发出一个信号，对应一个几何齿积。插头中内置前置放大器，将传感器信号转换为方波信号输出。

双通道检测：可选双通道传感器设计，实现流量方向识别与脉冲信号叠加，分辨率可达0.002cc/脉冲。

四、电气模块

前置放大器：集成于插头中，将传感器信号转换为方波信号，提高信号抗干扰能力。

电源要求：工作电压为12-30VDC极化，电源功率为0.6W，输出功率/通道为0.3W。

保护功能：具有短路保护和对称保护，保护级别达到IP65DIN40050。

输出信号：支持PNP（根据要求可采用NPN）信号输出，脉冲振幅U>0.8U。

五、防护与接口设计

防护等级：外壳设计满足IP65防护标准，有效防止粉尘和水滴侵入。

防爆版本：提供ATEX/IECEx防爆版本，满足Zone 1危险区域的安全需求。

接口设计：采用标准管式链接（如VCA2管式链接），可选2个测量通道，便于系统集成。

六、材料与涂层

基础材质：流量计主体采用高强度合金材料，确保在高压环境下稳定运行。

特殊涂层：针对强腐蚀性介质，可提供哈氏合金、PTFE等特殊材质涂层，扩展介质兼容性。

耐温设计：工作温度范围覆盖-40℃至180℃（高压型可达200℃），适应温度环境。
