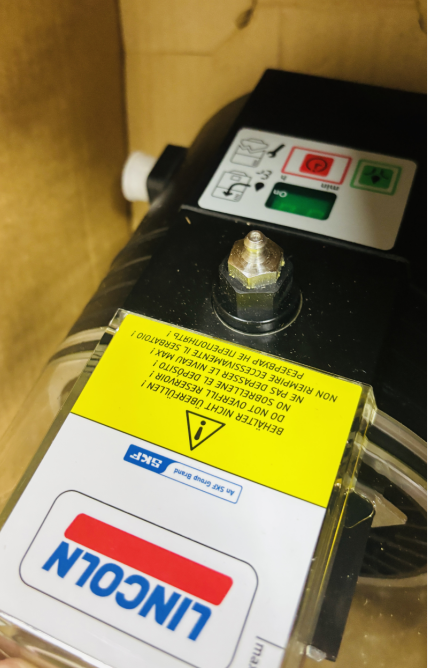

LINCOLN电动泵QLS401 SSV是一款集成了计量装置的紧凑型多功能润滑系统，其工作原理基于带搅拌桨的电动活塞泵设计，通过机械与电子控制的协同实现高效润滑。以下是其核心工作原理的详细解析：

一、机械结构与润滑剂输送

电动活塞泵驱动

QLS401 SSV采用电动活塞泵作为核心动力源，活塞在缸体内往复运动，改变缸内容积以实现润滑剂的吸入和排出。

输送介质包括NLGI 2级润滑脂（半固体至固体）及更稀的NLGI 00/000级流体润滑脂（半流动至流动状态），适应不同黏度需求。

油箱搅拌桨设计

内置搅拌桨可防止润滑脂在长期填充间隔中发生分离，确保出油均匀性。

搅拌桨通过持续混合润滑脂，避免基础油与增稠剂分层，延长润滑系统寿命。

减压阀与回流机制

集成减压阀可自动调节系统压力，防止因压力过高导致润滑点泄漏或设备损坏。

内部润滑剂可回流至油箱，减少浪费并保持系统清洁。

二、电子控制与润滑点分配

SSV分配阀计量

通过固定输出量的SSV（精准供油阀）分配阀，将润滑剂按预设量输送至多个润滑点。

分配阀支持背部或底部安装，适应不同设备布局需求。

最多可润滑18个润滑点（根据型号配置），每个点的出油量可通过计量螺杆精确调整（如0.08 cm³/出口至0.40 cm³/出口）。

外部编程与监控

支持通过键盘进行外部编程，用户可设置润滑周期（1-3周期，SSV6/SSV8；1周期，SSV12/SSV18）。

系统具备故障监控功能，可实时检测润滑点状态（如堵塞、泄漏），并通过低电平控制或故障指示输出信号。

多电压兼容性

工作电压覆盖12/24 V直流电及120/230 V交流电（±10%波动），适应工业现场及移动设备的多样化电源需求。

三、工作温度与压力范围

温度适应性

工作温度范围为-25°C至+70°C（-13°F至+158°F），可在环境下稳定运行。

低温环境下，流体润滑脂（NLGI 00/000级）的流动性优于传统润滑脂，确保低温启动可靠性。

压力与排量

最高工作压力达205 bar（2,975 psi），满足高负荷润滑需求。

固定排量为1.0 cm³/min（0.06 in³/min），通过SSV分配阀实现多点精准供油。

四、系统集成与优势

一体化设计

集成减压阀、油箱搅拌桨、监控系统等模块，减少外部管路和附件需求，缩短安装时间并降低故障率。

防护等级达IP6K9K（防尘防水）及NEMA 4标准，适用于恶劣环境。

应用场景

工业设备：机床、食品加工机械、农业设备等需要多点润滑的固定装置。

移动设备：工程机械、运输车辆等对空间和可靠性要求高的场景。

恶劣环境：防尘防水设计适用于户外、粉尘或潮湿环境下的长期运行。
